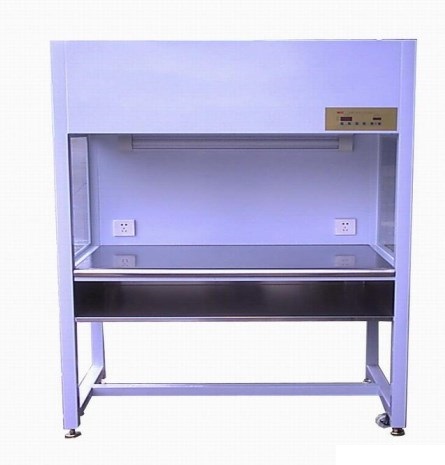

佰倫品牌超凈工作臺-垂直流百級工作臺功能描述：
對于許多精密電子、光電行業及其他對環境潔凈度要求高且對振動要求也很高的行業來說，微振動與潔凈似乎很矛盾，我公司專門針對這一問題自行研究開發出無振動超凈百級工作臺，其工作臺面與動力部分分離，且與設備箱體結合，既杜絕了漏風產生的潔凈度不合格，又防止了因振動給客戶生產帶來的弊端。此款工作臺還可根據客戶要求達到工作區域十級的凈化要求。
百級超凈工作臺(零振動垂直氣流)產品特點:
超凈工作臺采用垂直與水平之間的單向流的氣流形式，為全secc鋼板鍍鋅鋼板結構，表面防鹽霧烤漆，不銹鋼工作臺面，風量可調，保證工作區風速始終處于理想狀態。廣泛應用于電子、光學、精密儀器、儀表、醫藥、科研等行業。
通過初效及高效二級過濾后的潔凈氣流，再通過離子發生裝置，形成的離子風具有將工作表帶的靜電和操作中產生的靜電中和并易于將灰塵吹除及防止由于靜電而再次吸附灰塵的三重功能，從而達到工作件除靜電除塵的目的，同時融入的人性化設計理念，使操作方便。
百級超凈工作臺技術參數：
項目 | 單人垂直百級工作臺 | 小雙人垂直百級工作臺 | 大雙人垂直百級工作臺 |
外型尺寸（W×D×H） | 1000×700×1800 | 1200×700×1800 | 1500×700×1800 |
工作區尺寸（W×D×H） | 900×650×600 | 1100×650×600 | 1400×650×600 |
潔凈等級 | 100級@0.3um(美聯邦標準) | ||
額定風量 | 1200m3/h | 1800m3/h | 2300m3/h |
平均風速 | 0.3-0.6m/s | ||
過濾效率 | 99.99%@0.3μm以上 H13-H14 | ||
照度 | >=300lx | ||
功耗 | 280W | 405W | 490W |
噪音 | <=65dB | <=65dB | <=65dB |
電源 | 220V/50Hz | ||
日光杰規格及數量 | 20W×1 | 30W×1 | 40W×1 |
材質 | 箱體全冷軋鋼板噴塑（或不銹鋼），臺面全砂光不銹鋼 | ||
附百級超凈工作臺操作標準要求
1 目的 驗證百級超凈工作臺的性能是否符合藥品微生物檢驗操作標準要求，使檢驗結果更準確。
2 范圍 百級超凈工作臺驗證。
3 責任 驗證領導小組、驗證項目小組。
4 方案
4.1 概述
4.1.1 2007年03月我們對百級超凈工作臺進行了驗證，現為了再次確認其性能是否符合要求，狀態是否發生漂移進行再驗證。
4.1.2百級超凈工作臺的工作原理是采用初效過濾器和高效過濾器對進入操作區的空氣進行兩級過濾,可使工作區域的潔凈度達到100級.
4.2 驗證小組
4.2.1小組職責
驗證小組人員驗證時嚴格按照本方案規定的內容進行再驗證，若因特殊原因確需變更時，報驗證領導小組批準。
4.3 驗證過程
4.3.1運行確認方法及要求
按照百級超凈工作臺標準操作規程Q/CSP-W-10-053(00)操作要求開機運行，按表一要求進行運行確認。
表一
項目 | 驗證方法 | 標準要求 | 驗證結果 |
開機 | 按標準操作規程，接通電源按鈕、啟動風機按鈕。 | 風機啟動，有風送入工作區 | |
照明和殺菌 | 按日光燈和紫外線燈按鈕 | 日光燈、紫外線燈亮 | |
風速調節 | 旋轉調壓旋鈕、觀察電壓高低與風速關系 | 風速隨電壓的增高而加大，隨電壓下降而減小 | |
運行 | 運轉30min | 運轉平穩、噪音低、振動小 | |
停機 | 按下“停止”按鈕，切斷電源 | 設備能平穩停機 |
檢查人： 日期： 年 月 日
4.3.2性能確認
進行性能確認的目的是確認百級超凈工作臺在連續驗證周期內潔凈度是否符合設計標準及微生物檢驗的要求，從而確定再驗證周期。
性能驗證條件：將百級超凈工作臺進行清潔處理后，開啟自凈30分鐘，進行風速測試、懸浮粒子測試和微生物測試,按照表二的要求進行實驗。
4.3.2.1性能確認周期
依據經驗標準，連續監測3天。定于2010年08月20日、21日、22日三天實施。
4.3.2.2可接受標準及驗證方法。
4.3.2.3測試結果記錄(附件1、2)
表二
項目 | 驗證方法 | 標準要求 | 驗證結果 |
平均風速的測試 | 用風速儀貼近20cm風口處，按均勻布置的6個點上測風速，記錄各點風速，然后計算平均風速。 | 平均風速： 0.4～0.6m/s | |
懸浮粒測試 （靜態） | 1、取樣點的布置：設三個取樣點，在工作臺面上0.2m的平面的長軸方向等分三點（見附圖1）。 開機運行30分鐘后，用塵埃粒子計數器在采樣點上每點采樣3次，每次采樣5.66L空氣。 | 粒徑≥0.5μm的塵埃 ≤20個/5.66L 粒徑≥5μm塵埃不得有 | |
沉降菌測試 | 1、取樣點布置，設5個取樣點，在工作臺面上均勻布置（見附圖2）。 2、開機運行后30分鐘，在取樣點上各放3個培養皿，打開培養皿，使之表面暴露30分鐘后，蓋上蓋，待檢驗。 | 允許數： ≤1沉降菌/皿 |
附件1：驗證記錄
百級超凈工作臺潔凈度監測記錄 時間：20 年08月20日
檢查人： 復核人：
附件2：驗證記錄
百級超凈工作臺潔凈度監測記錄 時間：20年08月21日
設備名稱 | 百級超凈工作臺 | 型 號 | 1500型 | ||||||||||||||||
位 置 | 質檢中心潔凈區 微生物限度檢查室 | ||||||||||||||||||
測試點 | 微生物數（沉降菌） | 懸浮粒子數（≥0.5um） | 懸浮粒子數（≥5um） | ||||||||||||||||
1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |||||||||||
1 | |||||||||||||||||||
2 | |||||||||||||||||||
3 | |||||||||||||||||||
風速(m/s) | 測試點 | 1 | 2 | 3 | 4 | 5 | 6 | 平均值 | |||||||||||
測試結果 | |||||||||||||||||||
檢查人： 復核人：
